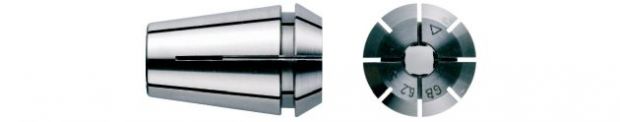

AR-GHC 剛性攻牙筒夾

型號｜ AR-GHC

產品介紹Product Introduction

* 使用無中心出水絲錐，切削液直達刀刃 * 可搭配鎢鋼絲錐使用
* ER規格 16°( DIN 6499 / ISO 15488）
* 絲錐方孔 * 冷卻液壓力最高達7MPa

- +

加入詢價銷售一空

產品規格說明Product Specification

AR - GHC攻牙套筒

AR16 - GHC

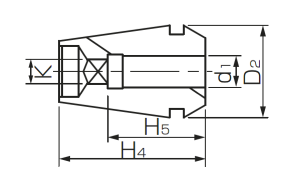

型式	絲錐尺寸	H₄	D₂	H₅	柄徑 d1	方頭K
型式	(M: 公制, U: 英制, P: 管牙)	H₄	D₂	H₅	柄徑 d1	方頭K
AR16-GHC-5.5×4.5	JIS M5	27	17	22	5.5	4.5
AR16-GHC-5.5×4.5	JIS M5.5	27	17	22	5.5	4.5
AR16-GHC-5.5×4.5	JIS U No.10	27	17	22	5.5	4.5
AR16-GHC-5.5×4.5	JIS U No.12	27	17	22	5.5	4.5
AR16-GHC-6.0×4.5	JIS M6	27	17	22	6	4.5
AR16-GHC-6.0×4.5	JIS U 1/4	27	17	22	6	4.5
AR16-GHC-6.1×5.0	JIS U 5/16	27	17	22	6.1	5
AR16-GHC-6.2×5.0	JIS M7	27	17	22	6.2	5
AR16-GHC-6.2×5.0	JIS M8	27	17	22	6.2	5
AR16-GHC-7.0×5.5	JIS M9	27	17	22	7	5.5
AR16-GHC-7.0×5.5	JIS M10	27	17	22	7	5.5
AR16-GHC-7.0×5.5	JIS U 3/8	27	17	22	7	5.5
AR16-GHC-8.0×6.0	JIS M11	27	17	22	8	6
AR16-GHC-8.0×6.0	JIS U 7/16	27	17	22	8	6
AR16-GHC-8.0×6.0	JIS P 1/8	27	17	22	8	6
AR16-GHC-8.5×6.5	JIS M12	27	17	22	8.5	6.5

AR32 - GHC

型式	絲錐尺寸	H₄	D₂	H₅	柄徑 d1	方頭K
型式	(M: 公制, U: 英制, P: 管牙)	H₄	D₂	H₅	柄徑 d1	方頭K
AR32-GHC- 7.0× 5.5	JIS M10	40	33	30	7	5.5
AR32-GHC- 7.0× 5.5	JIS U 3/8	40	33	30	7	5.5
AR32-GHC- 8.0× 6.0	JIS M11	40	33	30	8	6
AR32-GHC- 8.0× 6.0	JIS U 7/16	40	33	30	8	6
AR32-GHC- 8.0× 6.0	JIS P 1/8	40	33	30	8	6
AR32-GHC- 8.5× 6.5	JIS M12	40	33	30	8.5	6.5
AR32-GHC- 9.0× 7.0	JIS U 1/2	40	33	30	9	7
AR32-GHC-10.5× 8.0	JIS M14	40	33	30	10.5	8
AR32-GHC-10.5× 8.0	JIS U 9/16	40	33	30	10.5	8
AR32-GHC-11.0× 9.0	JIS P 1/4	40	33	35	11	9
AR32-GHC-12.0× 9.0	JIS U 5/8	40	33	35	12	9
AR32-GHC-12.5×10.0	JIS M16	40	33	35	12.5	10
AR32-GHC-14.0×11.0	JIS M18	40	33	35	14	11
AR32-GHC-14.0×11.0	JIS P 3/8	40	33	35	14	11
AR32-GHC-15.0×12.0	JIS M20	40	33	35	15	12
AR32-GHC-17.0×13.0	JIS M22	40	33	33	17	13
AR32-GHC-18.0×14.0	JIS P 1/2	40	33	33	18	14
