KATO TC-M / MO 攻牙套筒

型號｜ TC-M / MO

產品介紹Product Introduction

* 快速更換絲錐
* 可選四種不同長度 (32~168mm)
* 狹小空間，階梯干涉皆可使用
* JIS, ISO, DIN規格都有

- +

加入詢價銷售一空

產品敘述Product Description

* 沒有扭力限制器，防止螺紋深度過淺
* 透過絲錐的方頭可靠的傳遞扭矩
**

型式	功能	冷卻液壓力
TC-M	無內冷	-
TC-MO	M6以上有中心出水有定位螺絲	～0.4[MPa]
TC-MO-SB	M6以上有中心出水	～5[MPa]
TC-MO-L+○○	M6以上有中心出水	～0.4[MPa]
TC-MO-L+○○-HP1-SB	M6以上有中心出水	～5[MPa]
※ 請搭配有出水孔絲錐使用
※ OSG高速同步絲錐也可訂製
※ TC-MO-MIST霧化規格可訂製。

產品規格說明Product Specification

TC-M / MO 攻牙套筒

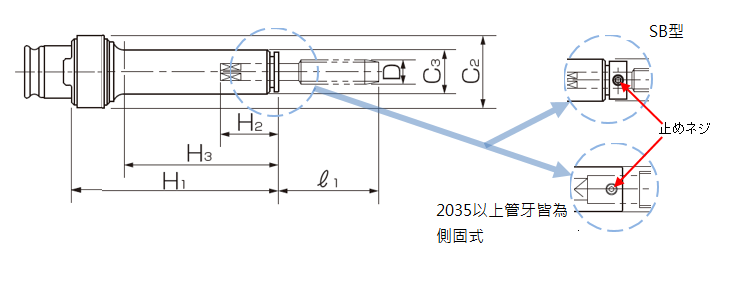

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TC 206-M	M2～M8	U No.2～U 5/16		32	20	21	15
TC 206-M-L+ 30	M2～M8	U No.2～U 5/16		62	50	21	15
TC 206-M-L+ 60	M2～M8	U No.2～U 5/16		92	80	21	15

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TC 206-M-SB	M2～M8	U No.2～U 5/16		37	25	21	15
TC 206-M-L+ 30-SB	M2～M8	U No.2～U 5/16		67	55	21	15
TC 206-M-L+ 60-SB	M2～M8	U No.2～U 5/16		97	85	21	15

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TC 412-MO	M3～M4.5	U No.5～U No.8		43.5	20.5	33	20
	（旧寸法）	U No.5～U No.8		43.5	20.5	33	20
	M3～M4.5	U No.5～U No.8		39.5	15	33	16
	（新寸法）	U No.5～U No.8		39.5	15	33	16
	M5～M12	U No.5～U 1/2	P 1/8	43.5	20.5	33	20
	M14～M16	U 9/16, U 5/8	P 1/4, P 3/8	49.5	33	33	27
TC 412-MO-L+ 60	M3～M8	U No.5～U 5/16		103.5	75	33	16
	M9～M12	U 3/8～U 1/2	P 1/8	103.5	80	33	20
	M14～M16	U 9/16, U 5/8		109.5	93	33	27
			P 1/4, P 3/8	109.5	93	33	27
TC 412-MO-L+100	M3～M8	U No.5～U 5/16		143.5	115	33	16
	M9～M12	U 3/8～U 1/2	P 1/8	143.5	120	33	20
	M14～M16	U 9/16, U 5/8		149.5	133	33	27
			P 1/4, P 3/8	149.5	133	33	27

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TC 412-MO-SB	M3～M4.5	U No.5～U No.8		49.5	26.5	33	20
	（旧寸法）	U No.5～U No.8		49.5	26.5	33	20
	M3～M4.5	U No.5～U No.8		44.5	20	33	16
	（新寸法）	U No.5～U No.8		44.5	20	33	16
	M5～M12	U No.5～U 1/2	P 1/8	49.5	26.5	33	20
	M14～M16	U 9/16, U 5/8	P 1/4, P 3/8	55.5	39	33	27
TC 412-MO-L+60-SB	M3～M5	U No.5～U No.12		108.5	80	33	16
TC 412-MO-L+100-SB	M3～M5	U No.5～U No.12		148.5	120	33	16

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TC 412-MO-L+60-HP1-SB	M6～M8	U 1/4～U 5/16		108.5	80	33	16
	M9～M12	U 3/8～U 1/2	P 1/8	109.5	86	33	20
	M14～M16	U 9/16, U 5/8		115.5	99	33	27
			P 1/4, P 3/8	115.5	99	33	27
TC 412-MO-L+100-HP1-SB	M6～M8	U 1/4～U 5/16		148.5	120	33	16
	M9～M12	U 3/8～U 1/2	P 1/8	149.5	126	33	20
	M14～M16	U 9/16, U 5/8		155.5	139	33	27
			P 1/4, P 3/8	155.5	139	33	27

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TC 1022-MO	M7～M15	U 3/8～U 9/16		65	38	50	32
	M16～M22	U 5/8～U 7/8		65	38	50	32
	M24～M27	U 1		68	42.5	50	36
			P 1/8	59	20.5	50	20
			P 1/4, P 3/8	59	25.5	50	27
			P 1/2, P 5/8	62	38.5	50	36
			P 3/4	65	42	50	40
TC 1022-MO-L+ 60	M7～M12	U 3/8～U 1/2		125	86.5	50	20
	M14～M16	U 9/16, U 5/8		125	91.5	50	27
	M18～M22	U 3/4, U 7/8		125	98	50	32
	M24～M27	U 1		128	104.5	50	36
			P 1/8	119	80.5	50	20
			P 1/4, P 3/8	119	85.5	50	27
			P 1/2, P 5/8	122	98.5	50	36
			P 3/4	125	102	50	40
TC 1022-MO-L+100	M7～M12	U 3/8～U 1/2		165	126.5	50	20
	M14～M16	U 9/16, U 5/8		165	131.5	50	27
	M18～M22	U 3/4, U 7/8		165	138.5	50	32
	M24～M27	U 1		168	144.5	50	36
			P 1/8	159	120.5	50	20
			P 1/4, P 3/8	159	125.5	50	27
			P 1/2, P 5/8	162	138.5	50	36
			P 3/4	165	142	50	40

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TC 1022-MO-SB	M7～M15	U 3/8～U 9/16		69	42	50	32
	M16～M22	U 5/8～U 7/8		70	43	50	32
	M24～M27	U 1		73	47.5	50	36
			P 1/8	65	26.5	50	20
			P 1/4, P 3/8	65	31.5	50	27
			P 1/2, P 5/8	67	43.5	50	36
			P 3/4	70	47	50	40
TC 1022-MO-L+60-HP1-SB	M7～M12	U 3/8～U 1/2		131	92.5	50	20
	M14～M16	U 9/16, U 5/8		131	97.5	50	27
	M18～M22	U 3/4, U 7/8		130	103	50	32
	M24～M27	U 1		133	109.5	50	36
			P 1/8	125	86.5	50	20
			P 1/4, P 3/8	125	91.5	50	27
			P 1/2, P 5/8	127	103.5	50	36
			P 3/4	130	107	50	40
TC 1022-MO-L+100-HP1-SB	M7～M12	U 3/8～U 1/2		171	132.5	50	20
	M14～M16	U 9/16, U 5/8		171	137.5	50	27
	M18～M22	U 3/4, U 7/8		170	143.5	50	32
	M24～M27	U 1		173	149.5	50	36
			P 1/8	165	126.5	50	20
			P 1/4, P 3/8	165	131.5	50	27
			P 1/2, P 5/8	167	143.5	50	36
			P 3/4	170	147	50	40

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TC 2035-MO(-SL)	M18～M38	U 3/4～U 1 3/8		85	50	70	46
TC 2035-MO(-SL)			P 3/8～P 1	71	36	70	46
TC 2035-MO-L+ 60(-SL)	M18～M22	U 3/4～U 7/8		145	97	70	32
	M24～M27	U 1		145	101.5	70	36
	M28～M36	U 1 1/8～U 1 3/8		145	110	70	46
			P 3/8～P 1	131	96	70	46


型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TC 3050-MO(-SL)	M26～M28	U 1, U 1 1/8		85	47	87	64
	M30～M52	U 1 1/4～U 2		100	62	87	64
	M55, M56	U 2 1/4		105	69.5	87	68
			P 3/4～P 1 3/4	85	47	87	64

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
★ TC50100-M-SL	M50～M90	U 2～U 3 1/2		130	81	116	86
	M95,M100	U 3 3/4, U 4		130	84.5	116	90
			P 1 5/8～P 3	113	64	116	86
※TC2035, TC3030以及TC50100攻牙套筒皆為側固規格
