KATO TCA-HP1-ON-SB 攻牙套筒

型號｜ TCA-HP1-ON-SB

產品介紹Product Introduction

* 使用標準絲錐亦可潤滑刀刃

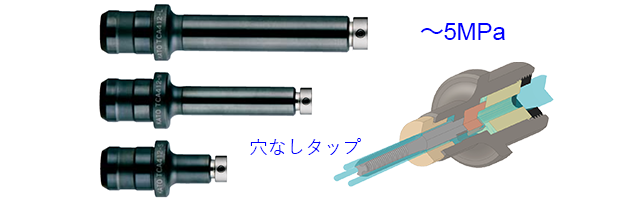

M6以下尺寸使用TCA-HP1-3H-SB攻牙套筒 * 三種長度的套筒，不需購買昂貴的加長絲錐
* 不須安全裝置
* 兩面拘束套筒，提高精度
* 可搭配JIS; DIN與OSG同步絲錐 * 冷卻壓力最高達5MPa

- +

加入詢價銷售一空

產品規格說明Product Specification

TCA-HP1-ON-SB 攻牙套筒

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TCA 412-S-HP1-ON-SB	M7,M8	U 5/16		38	25	31	16
TCA 412-S-HP1-ON-SB	M9～M12	U 3/8～U 1/2	P 1/8	39	26	31	20
TCA 412-M-HP1-ON-SB	M7,M8	U 5/16		85	72	31	16
TCA 412-M-HP1-ON-SB	M9～M12	U 3/8～U 1/2	P 1/8	86	73	31	20
TCA 412-L-HP1-ON-SB	M7,M8	U 5/16		115	102	31	16
TCA 412-L-HP1-ON-SB	M9～M12	U 3/8～U 1/2	P 1/8	116	103	31	20
TCA 1022-S-HP1-ON-SB	M9～M12	U 3/8～U 1/2		61	46	47	20
	M14～M16	U 9/16, U 5/8		61	46	47	27
	M18～M22	U 3/4, U 7/8		60	45	47	32
	M24,M25			60	45	47	36
			P 1/8	61	45	47	20
			P 1/4^(), P 3/8^()	61	45	47	27
			P 1/2^(*)	60	45	47	36
TCA 1022-M-HP1-ON-SB	M9～M12	U 3/8～U 1/2		106	91	47	20
	M14～M16	U 9/16, U 5/8		106	91	47	27
	M18～M22	U 3/4, U 7/8		105	90	47	32
	M24,M25			105	90	47	36
			P 1/8	106	90	47	20
			P 1/4^(), P 3/8^()	106	90	47	27
			P 1/2^(*)	105	90	47	36
TCA 1022-L-HP1-ON-SB	M9～M12	U 3/8～U 1/2		136	121	47	20
	M14～M16	U 9/16, U 5/8		136	121	47	27
	M18～M22	U 3/4, U 7/8		135	120	47	32
	M24,M25			135	120	47	36
			P 1/8	136	120	47	20
			P 1/4^(), P 3/8^()	136	120	47	27
			P 1/2^(*)	135	120	47	36
(*)標有星號的尺寸只能適合長柄絲錐
