KATO TCA 攻牙套筒

型號｜ TCA

產品介紹Product Introduction

* 六種不同長度套筒，不需使用加長絲錐
* 不需扭力限制安全裝置
* JIS，DIN，ISO絲錐都可使用，亦可搭配OSG同步絲錐
* M6以上，HP1-SB、HP-SB有中心出水

- +

加入詢價銷售一空

產品規格說明Product Specification

TCA 攻牙套筒

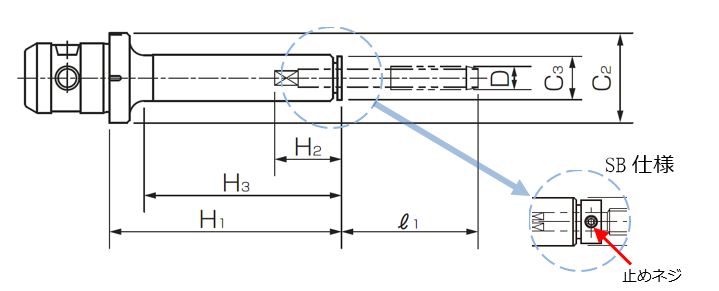

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TCA 412-S	M2～M8	U No.5～U 5/16		33	20	31	16
TCA 412-S	M10～M12	U 3/8～U 1/2	P 1/8	33	20	31	20
TCA 412-M	M2～M8	U No.5～U 5/16		80	67	31	16
TCA 412-M	M10～M12	U 3/8～U 1/2	P 1/8	80	67	31	20
TCA 412-L	M2～M8	U No.5～U 5/16		110	97	31	16
TCA 412-L	M10～M12	U 3/8～U 1/2	P 1/8	110	97	31	20
TCA 412-L+30	M4～M8	U No.8～U 5/16		140	127	31	16
TCA 412-L+30	M10～M12	U 3/8～U 1/2	P 1/8	140	127	31	20
TCA 412-L+60	M4～M8	U No.8～U 5/16		170	157	31	16
TCA 412-L+60	M10～M12	U 3/8～U 1/2	P 1/8	170	157	31	20
TCA 412-L+90	M4～M8	U No.8～U 5/16		200	187	31	16
TCA 412-L+90	M10～M12	U 3/8～U 1/2	P 1/8	200	187	31	20

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TCA 412-S-SB	M3～M5	U No.5～U No.12		38	25	31	16
TCA 412-M-SB	M3～M5	U No.5～U No.12		85	72	31	16
TCA 412-L-SB	M3～M5	U No.5～U No.12		115	102	31	16
TCA 412-L+30-SB	M4～M5	U No.8～U No.12		145	132	31	16
TCA 412-L+60-SB	M4～M5	U No.8～U No.12		175	162	31	16
TCA 412-L+90-SB	M4～M5	U No.8～U No.12		205	192	31	16

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TCA 412-S-HP1-SB	M6～M8	U 1/4～U 5/16		38	25	31	16
TCA 412-S-HP1-SB	M10～M12	U 3/8～U 1/2	P 1/8	39	26	31	20
TCA 412-M-HP1-SB	M6～M8	U 1/4～U 5/16		85	72	31	16
TCA 412-M-HP1-SB	M10～M12	U 3/8～U 1/2	P 1/8	86	73	31	20
TCA 412-L-HP1-SB	M6～M8	U 1/4～U 5/16		115	102	31	16
TCA 412-L-HP1-SB	M10～M12	U 3/8～U 1/2	P 1/8	116	103	31	20
TCA 412-L+30-HP-SB	M6～M8	U 1/4～U 5/16		145	132	31	16
TCA 412-L+30-HP-SB	M10～M12	U 3/8～U 1/2	P 1/8	146	133	31	20
TCA 412-L+60-HP-SB	M6～M8	U 1/4～U 5/16		175	162	31	16
TCA 412-L+60-HP-SB	M10～M12	U 3/8～U 1/2	P 1/8	175	163	31	20
TCA 412-L+90-HP-SB	M6～M8	U 1/4～U 5/16		205	192	31	16
TCA 412-L+90-HP-SB	M10～M12	U 3/8～U 1/2	P 1/8	205	193	31	20

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TCA 1022-S	M10～M12	U 3/8～U 1/2	P 1/8	55	40	47	20
	M14～M16	U 9/16, U 5/8	P 1/4,P 3/8	55	40	47	27
	M18～M22	U 3/4, U 7/8		55	40	47	32
	M24		P 1/2	55	40	47	36
TCA 1022-M	M10～M12	U 3/8～U 1/2	P 1/8	100	85	47	20
	M14～M16	U 9/16, U 5/8	P 1/4,P 3/8	100	85	47	27
	M18～M22	U 3/4, U 7/8		100	85	47	32
	M24		P 1/2	100	85	47	36
TCA 1022-L	M10～M12	U 3/8～U 1/2	P 1/8	130	115	47	20
	M14～M16	U 9/16, U 5/8	P 1/4,P 3/8	130	115	47	27
	M18～M22	U 3/4, U 7/8		130	115	47	32
	M24		P 1/2	130	115	47	36
TCA 1022-L+30	M10～M12	U 3/8～U 1/2	P 1/8	160	145	47	20
	M14～M16	U 9/16, U 5/8	P 1/4,P 3/8	160	145	47	27
	M18～M22	U 3/4, U 7/8		160	145	47	32
	M24		P 1/2	160	145	47	36
TCA 1022-L+60	M10～M12	U 3/8～U 1/2	P 1/8	190	175	47	20
	M14～M16	U 9/16, U 5/8	P 1/4,P 3/8	190	175	47	27
	M18～M22	U 3/4, U 7/8		190	175	47	32
	M24		P 1/2	190	175	47	36
TCA 1022-L+90	M10～M12	U 3/8～U 1/2	P 1/8	220	205	47	20
	M14～M16	U 9/16, U 5/8	P 1/4,P 3/8	220	205	47	27
	M18～M22	U 3/4, U 7/8		220	205	47	32
	M24		P 1/2	220	205	47	36

型式	絲錐尺寸D			H₁	H₃	C₂	C₃
型式	公制螺牙	英制螺牙	管用牙	H₁	H₃	C₂	C₃
TCA 1022-S-HP1-SB	M10～M12	U 3/8～U 1/2		61	46	47	20
	M14～M16	U 9/16, U 5/8		61	46	47	27
	M18～M22	U 3/4, U 7/8		60	45	47	32
	M24			60	45	47	36
			P 1/8	61	45	47	20
			P 1/4^(), P 3/8^()	61	45	47	27
			P 1/2^(*)	60	45	47	36
TCA 1022-M-HP1-SB	M10～M12	U 3/8～U 1/2		106	91	47	20
	M14～M16	U 9/16, U 5/8		106	91	47	27
	M18～M22	U 3/4, U 7/8		105	90	47	32
	M24			105	90	47	36
			P 1/8	106	90	47	20
			P 1/4^(), P 3/8^()	106	90	47	27
			P 1/2^(*)	105	90	47	36
TCA 1022-L-HP1-SB	M10～M12	U 3/8～U 1/2		136	121	47	20
	M14～M16	U 9/16, U 5/8		136	121	47	27
	M18～M22	U 3/4, U 7/8		135	120	47	32
	M24			135	120	47	36
			P 1/8	136	120	47	20
			P 1/4^(), P 3/8^()	136	120	47	27
			P 1/2^(*)	135	120	47	36
TCA 1022-L+30-HP-SB	M10～M12	U 3/8～U 1/2		166	151	47	20
	M14～M16	U 9/16, U 5/8		166	151	47	27
	M18～M22	U 3/4, U 7/8		165	150	47	32
	M24			165	150	47	36
			P 1/8	166	150	47	20
			P 1/4^(), P 3/8^()	166	150	47	27
			P 1/2^(*)	165	150	47	36
TCA 1022-L+60-HP-SB	M10～M12	U 3/8～U 1/2		196	181	47	20
	M14～M16	U 9/16, U 5/8		196	181	47	27
	M18～M22	U 3/4, U 7/8		195	180	47	32
	M24			195	180	47	36
			P 1/8	196	180	47	20
			P 1/4^(), P 3/8^()	196	180	47	27
			P 1/2^(*)	195	180	47	36
TCA 1022-L+90-HP-SB	M10～M12	U 3/8～U 1/2		226	211	47	20
	M14～M16	U 9/16, U 5/8		226	211	47	27
	M18～M22	U 3/4, U 7/8		225	210	47	32
	M24			225	210	47	36
			P 1/8	226	210	47	20
			P 1/4^(), P 3/8^()	226	210	47	27
			P 1/2^(*)	225	210	47	36
(*)標有星號的尺寸只能適合長柄絲錐
