ESS攻牙刀桿

型號｜ ESS

產品介紹Product Introduction

- +

加入詢價銷售一空

產品規格說明Product Specification

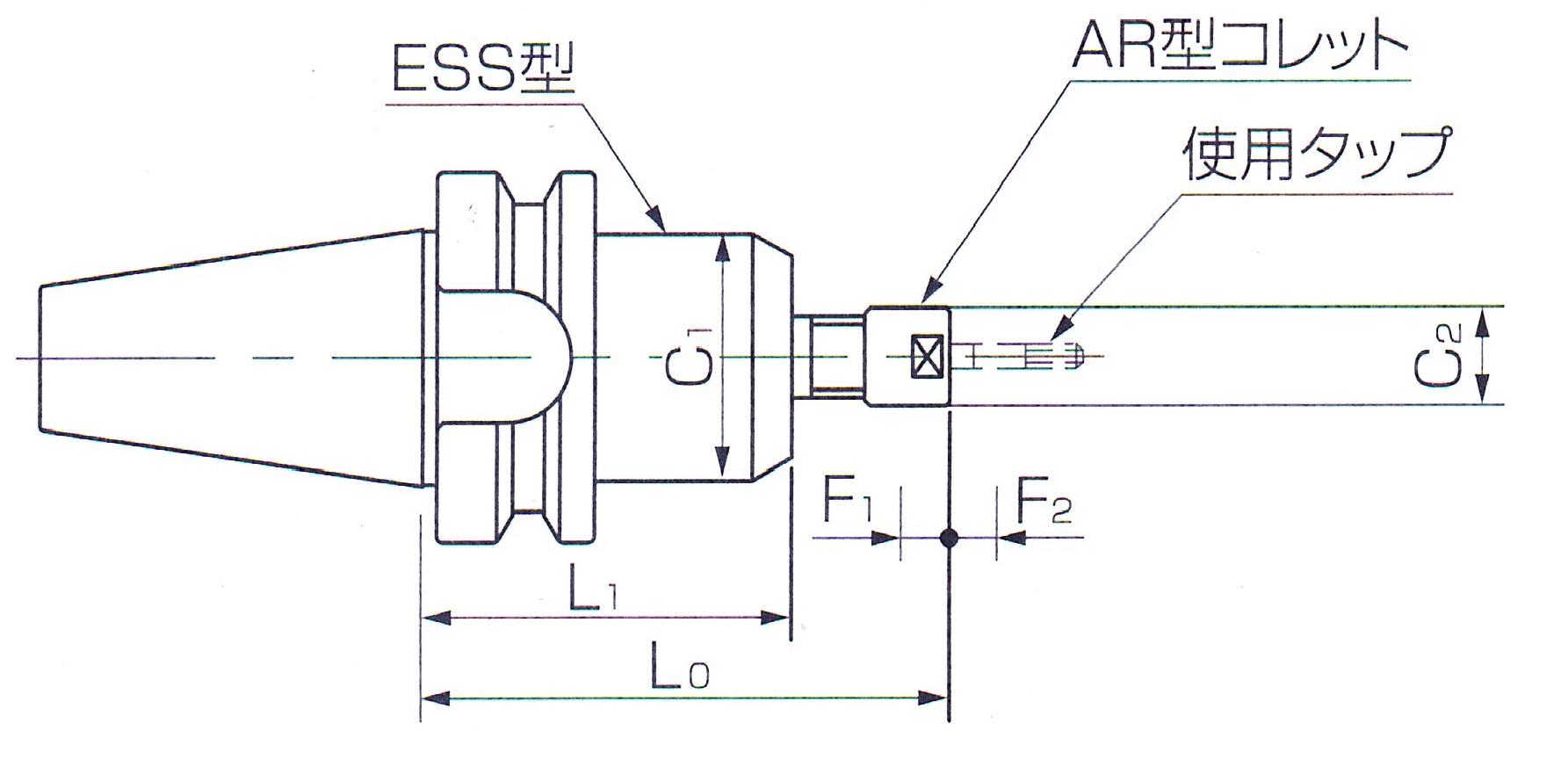

BT - ESS型

規格	L₀ [mm]	L₁ [mm]	C₁ [mm]	C₂ [mm]	F₁ [mm]	F₂ [mm]	能力範圍	扳手規格	本體重量 [kg]
BT30-ESS 103 (ER8)	65	47	30.5	12	0.5	0.5	M1～M3	ER8MS	0.55
BT30-ESS 103-90-ER11	90	63	32.5	16	0.5	0.5	M1～M3	ES11-M	0.64
BT40-ESS 103-90-ER11	90	63		16				ES11-M	1.28
BT50-ESS 103 (ER8)	137	117		12				SP-11	4.15

※ F1: 縮的量 F2: 伸的量

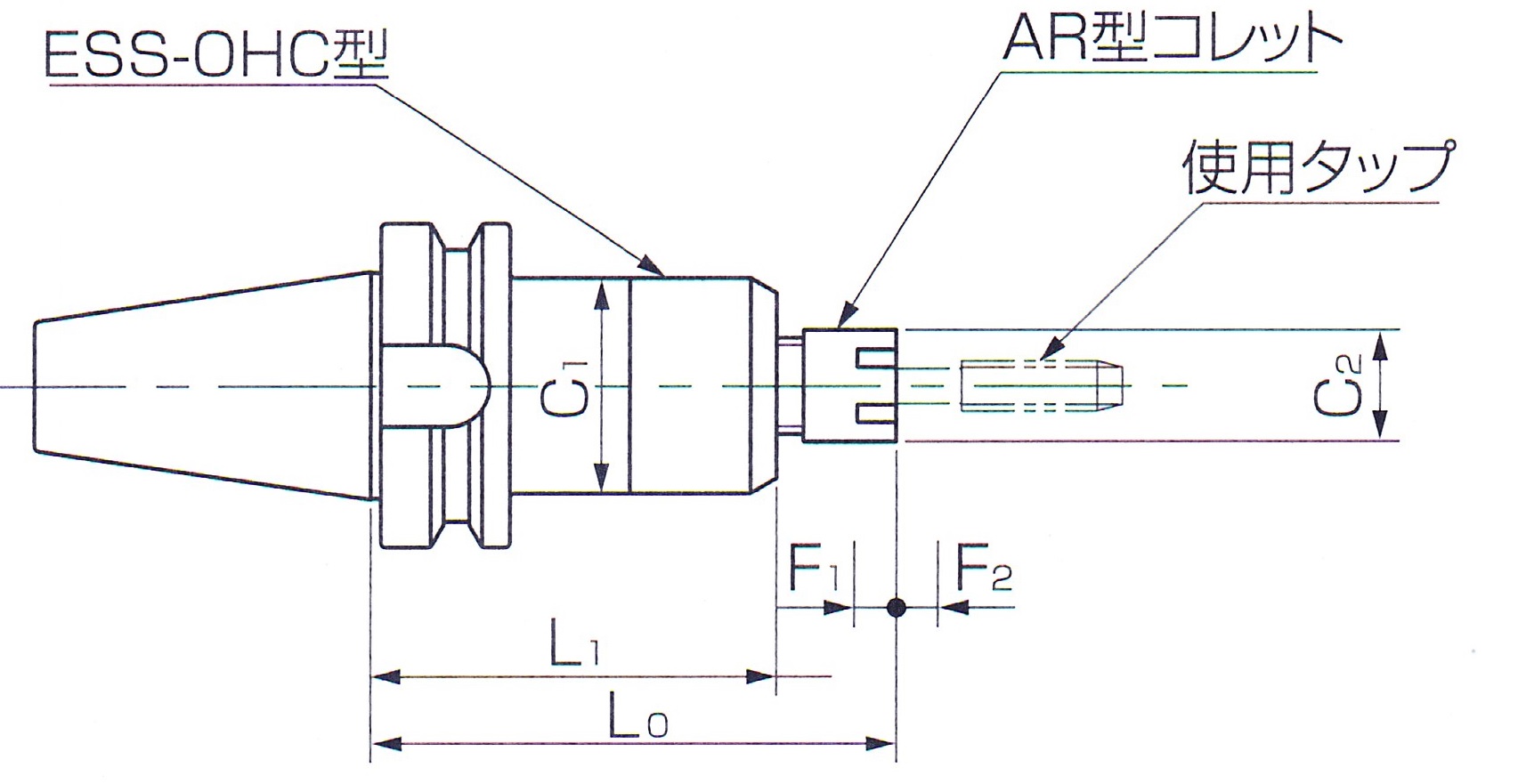

BT - ESS - OHC型

規格	L₀ [mm]	L₁ [mm]	C₁ [mm]	C₂ [mm]	F₁ [mm]	F₂ [mm]	能力範圍	扳手規格	本體重量 [kg]
BT30-ESS 412- OHC	87	63.8	42	22	0.5	0.5	M4 ~M12	AE16M	0.7
BT40-ESS 412- OHC	102	78.8	42	22	0.5	0.5	M4 ~M12	AE16M	1.45
BT40-ESS1022-OHC	160	126.9	66	50	0.5	0.5	M10~M22	FK7	3.45
BT50-ESS 412-OHC	132	108.8	42	22	0.5	0.5	M4 ~M12	AE16M	4.24
BT50-ESS1022-OHC	160	126.9	66	50	0.5	0.5	M10~M22	FK7	5.59

※ F1: 縮的量 F2: 伸的量
