瑞士"MU-TOOL" 鑽石搪磨刀 504 / 504SP / 504L 型

型號｜ 504

產品介紹Product Introduction

＊全系列刀具採全圓周膨脹 (自動定心)
＊不論是加工小孔，斷續孔或是鍵槽孔，都可達到良好的精度
＊G型電鍍刀片切削力較強。硬度超過HRC55゜，可使用GB刀片(混碳化硼)
＊特殊加工刀可訂製

- +

加入詢價銷售一空

產品規格說明Product Specification

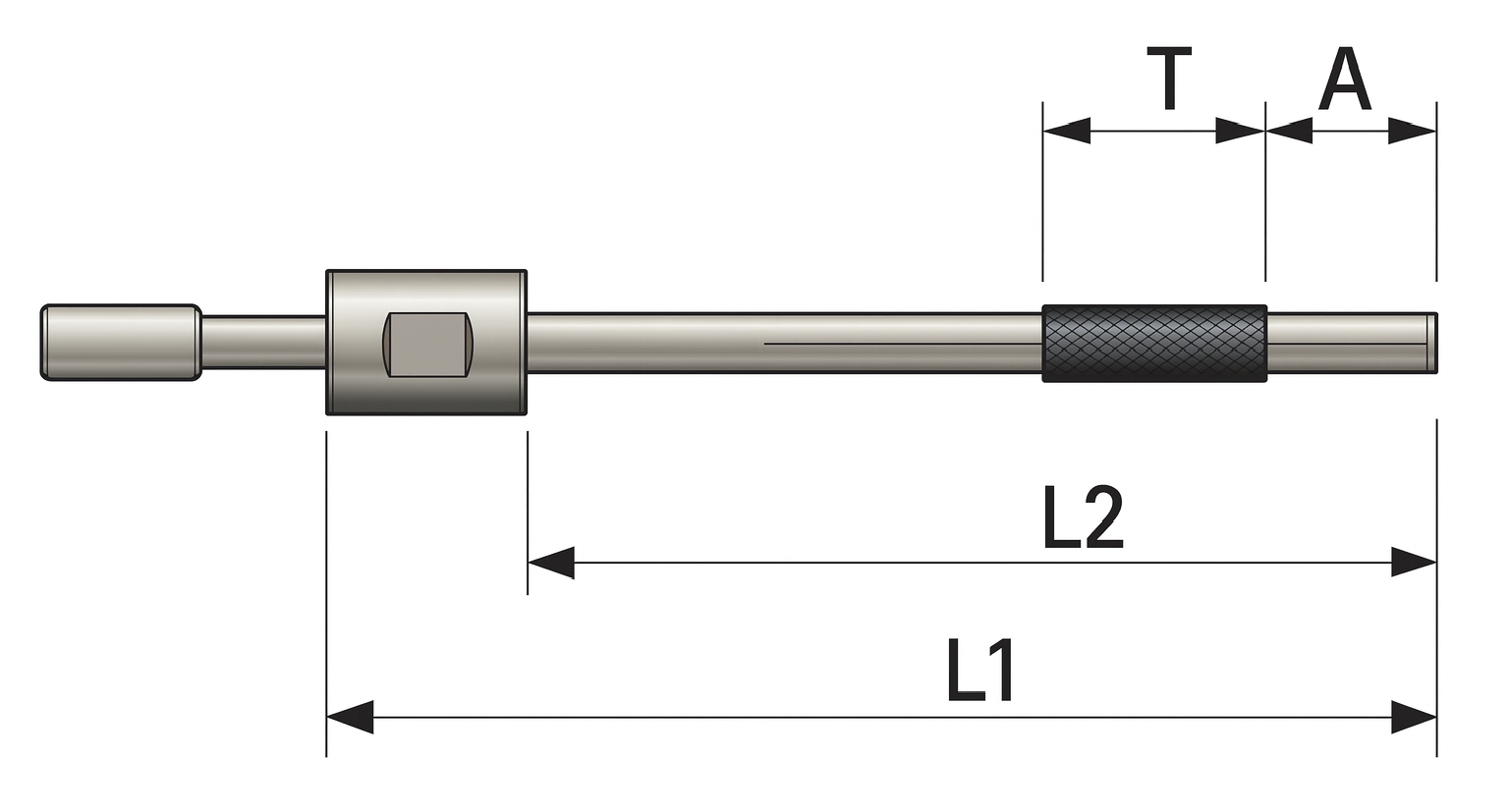

504 型鑽石搪磨刀

Φ	L1	L2	A	T	鑽石粒度	膨脹量	最大加工深
1.5	45	35	10	8	15-70	0.1	21
1.6	45	35	10	8	15-70	0.1	21
1.7	45	35	10	8	15-70	0.1	21
1.8	45	35	10	8	15-70	0.1	21
1.9	45	35	10	8	15-70	0.1	21
2	60	50	14	14	15-70	0.1	29
2.5	60	50	14	14	15-70	0.1	29
3	65	55	15	16	15-70	0.2	32
3.5	65	55	15	16	15-70	0.2	32
4	65	55	15	16	15-70	0.2	32
4.5	65	55	15	16	15-70	0.2	32
5	85	70	20	21	15-150	0.2	39
6	90	75	20	21	15-150	0.2	44
7	90	75	20	21	15-150	0.2	44
8	100	85	25	21	15-150	0.2	49
9	100	85	25	21	15-150	0.2	49
10	105	90	25	21	15-150	0.2	54
10.80	105	90	25	21	15-150	0.2	54

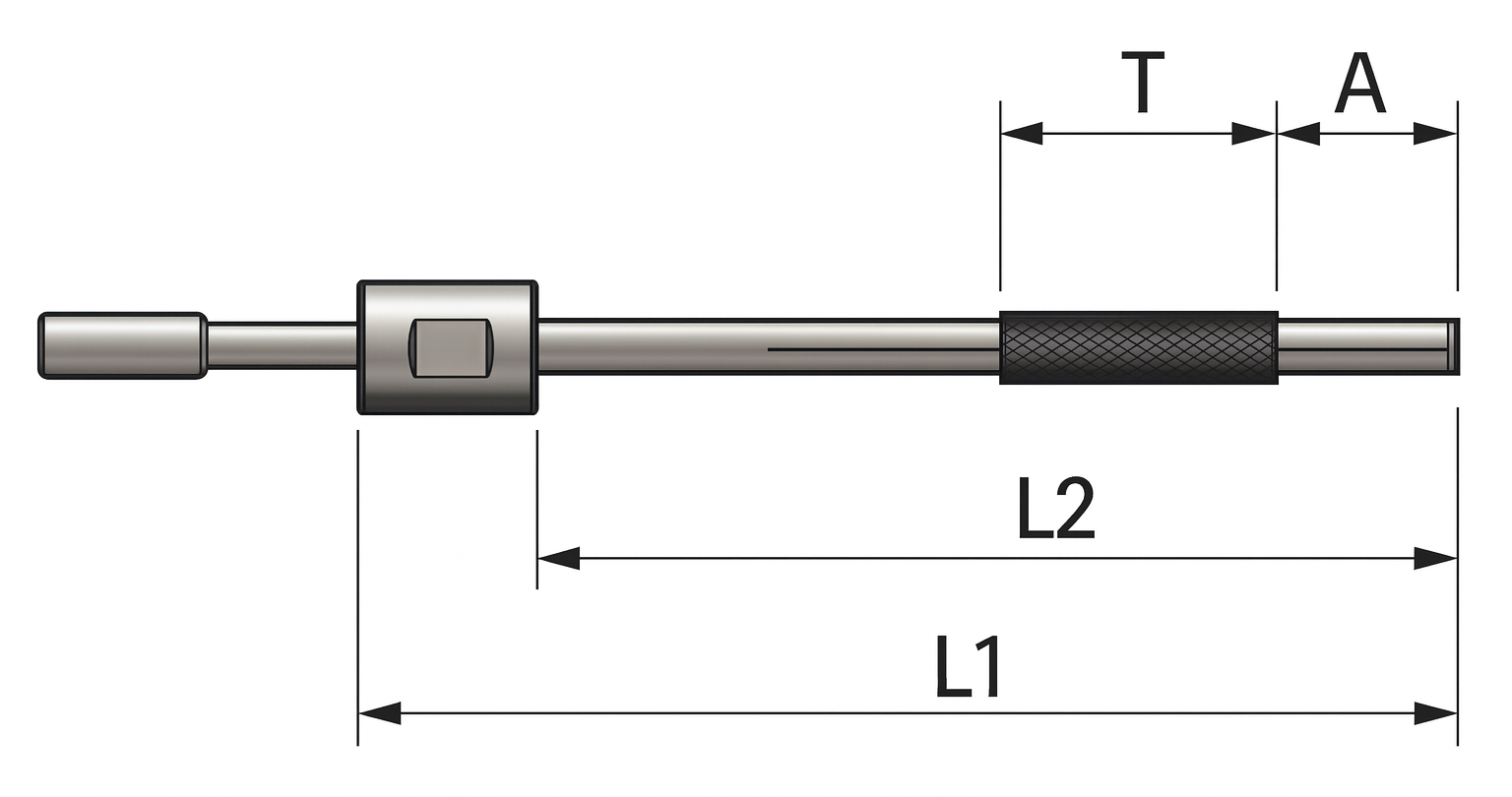

504SP 型鑽石搪磨刀

Φ	L1	L2	A	T	鑽石粒度	膨脹量	最大加工深
1.5	75	65	10	8	15-70	0.1	51
1.6	75	65	10	8	15-70	0.1	51
1.7	75	65	10	8	15-70	0.1	51
1.8	75	65	10	8	15-70	0.1	51
1.9	75	65	10	8	15-70	0.1	51
2	95	85	14	14	15-70	0.1	64
2.5	95	85	14	14	15-70	0.1	64
3	95	85	15	16	15-70	0.2	62
3.5	95	85	15	16	15-70	0.2	62
4	95	85	15	16	15-70	0.2	62
4.5	95	85	15	16	15-70	0.2	62
4.89	95	85	15	16	15-70	0.2	62

504SP-105 型鑽石搪磨刀

Φ	L1	L2	A	T	鑽石粒度	膨脹量	最大加工深
2	115	105	14	14	15-70	0.1	84
2.5	115	105	14	14	15-70	0.1	84
3	115	105	15	16	15-70	0.2	82
3.5	115	105	15	16	15-70	0.2	82
4	115	105	15	16	15-70	0.2	82
4.5	115	105	15	16	15-70	0.2	82
4.89	115	105	15	16	15-70	0.2	82

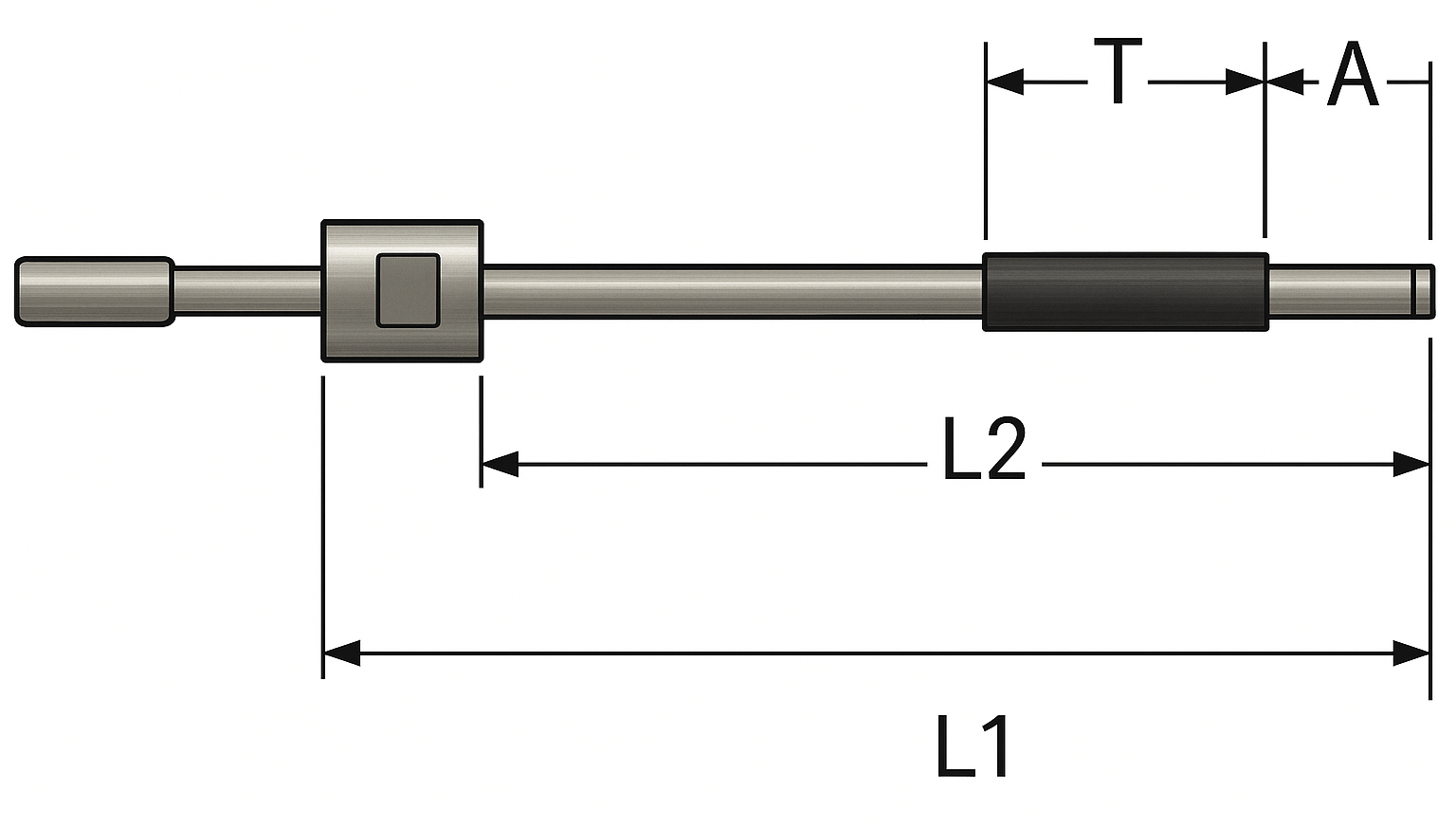

504L 型鑽石搪磨刀

Φ	L1	L2	A	T	鑽石粒度	膨脹量	最大加工深
5	95	80	20	31	15-150	0.2	44
6	115	100	20	31	15-150	0.2	64
7	115	100	20	42	15-150	0.2	59
8	125	110	25	42	15-150	0.2	64
9	125	110	25	42	15-150	0.2	64
10	130	115	25	42	15-150	0.2	69
10.80	130	115	25	42	15-150	0.2	69
