瑞士"MU-TOOL" 鑽石搪磨刀 506 / 506SP / 506L 型

型號｜ 506

產品介紹Product Introduction

＊全系列刀具採全圓周膨脹 (自動定心)
＊不論是加工小孔，斷續孔或是鍵槽孔，都可達到良好的精度
＊燒結刀片壽命較長。硬度超過HRC55゜，可使用D+B刀片(混碳化硼)
＊特殊加工刀可訂製

- +

加入詢價銷售一空

產品規格說明Product Specification

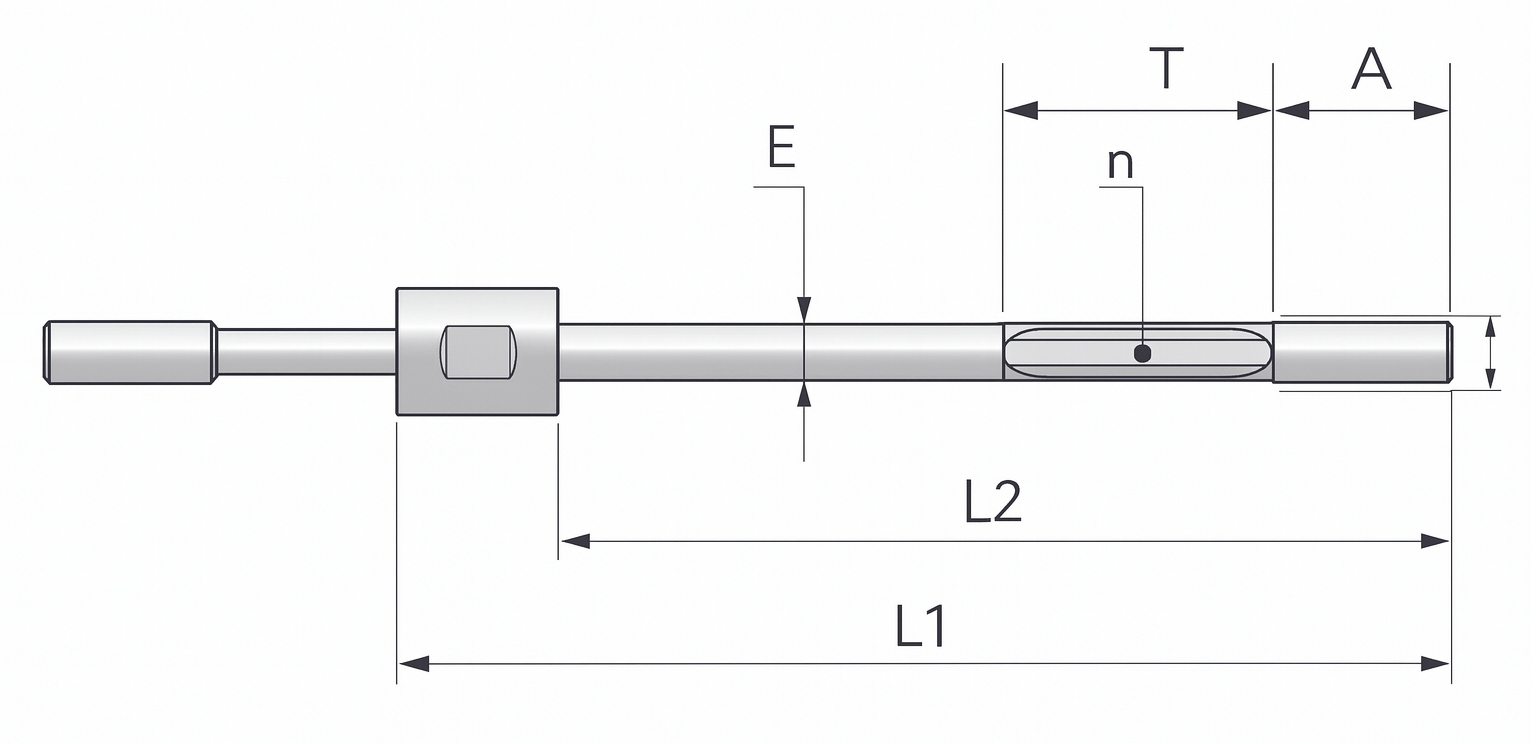

506 型鑽石搪磨刀

Φ	L1	L2	A	E	T	n	鑽石粒度	膨脹量	最大加工深
2	60	50	13	1	14	3	7-250	0.1	30
2.5	60	50	12	1	16	3	7-250	0.1	30
3	65	55	15	1.5	16	3	7-250	0.2	32
3.5	65	55	15	1.5	16	3	7-250	0.2	32
4	65	55	15	2	16	3	7-250	0.2	32
4.5	65	55	15	2	16	3	7-250	0.2	32
5	85	70	20	2.5	21	3	7-250	0.2	39
6	90	75	20	3	21	3	7-250	0.2	44
7	90	75	20	3	21	3	7-250	0.2	44
8	100	85	25	4	21	3	7-250	0.2	49
9	100	85	25	4	21	3	7-250	0.2	49
10	105	90	25	4.5	21	3	7-250	0.2	54
10.8	105	90	25	4.5	21	3	7-250	0.2	54

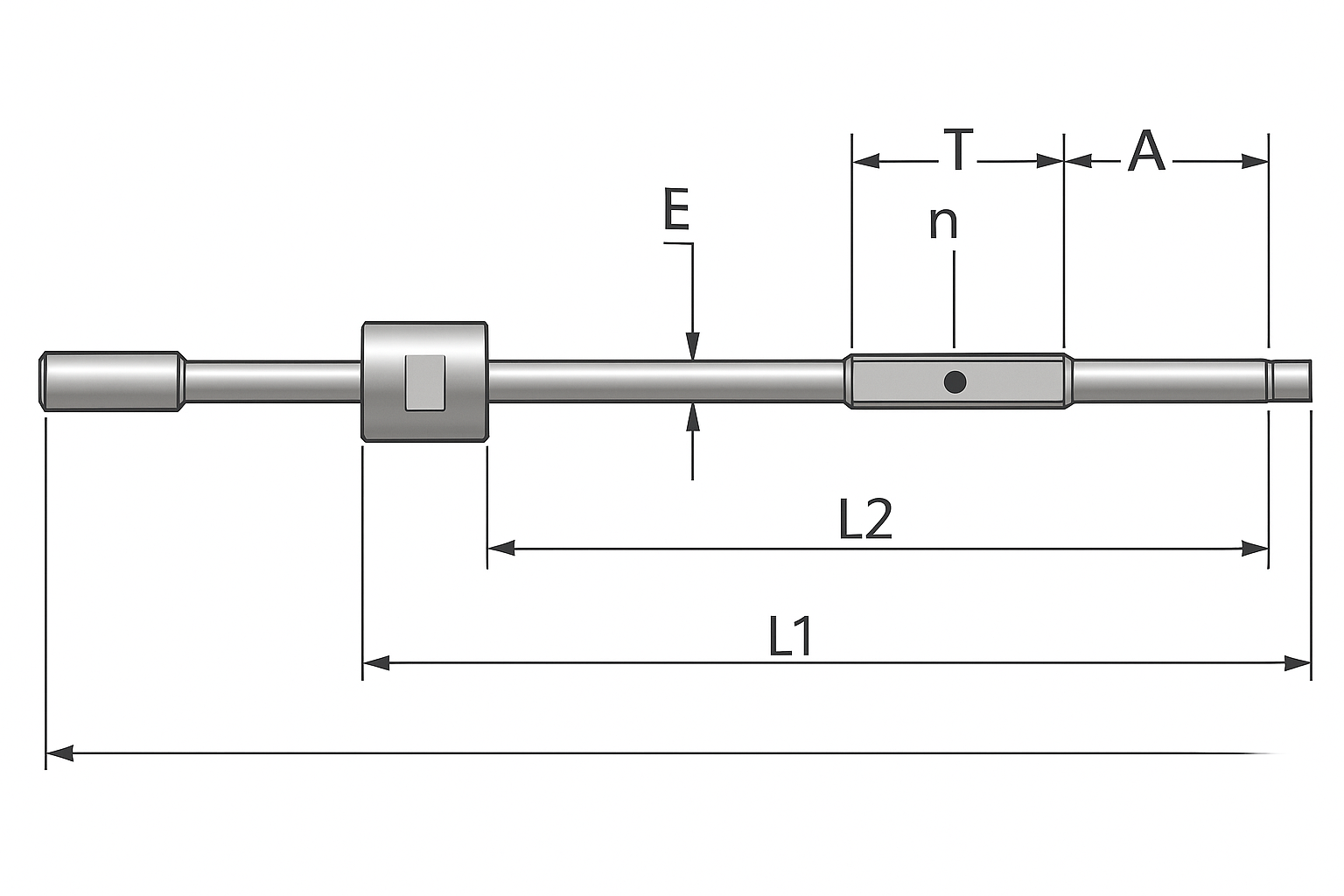

506SP 型鑽石搪磨刀

Φ	L1	L2	A	E	T	n	鑽石粒度	膨脹量	最大加工深
2	95	85	13	1	14	3	7-250	0.1	65
2.5	95	85	12	1	16	3	7-250	0.1	65
3	95	85	15	1.5	16	3	7-250	0.2	62
3.5	95	85	15	1.5	16	3	7-250	0.2	62
4	95	85	15	2	16	3	7-250	0.2	62
4.5	95	85	15	2	16	3	7-250	0.2	62
4,89	95	85	15	2.0	16	3	7-250	0.2	62

506SP-105 型鑽石搪磨刀

Φ	L1	L2	A	E	T	n	鑽石粒度	膨脹量	最大加工深
2	115	105	13	1	14	3	7-250	0.1	85
2.5	115	105	12	1	16	3	7-250	0.1	85
3	115	105	15	1.5	16	3	7-250	0.2	82
3.5	115	105	15	1.5	16	3	7-250	0.2	82
4	115	105	15	2	16	3	7-250	0.2	82
4.5	115	105	15	2	16	3	7-250	0.2	82
4,89	115	105	15	2.0	16	3	7-250	0.2	82

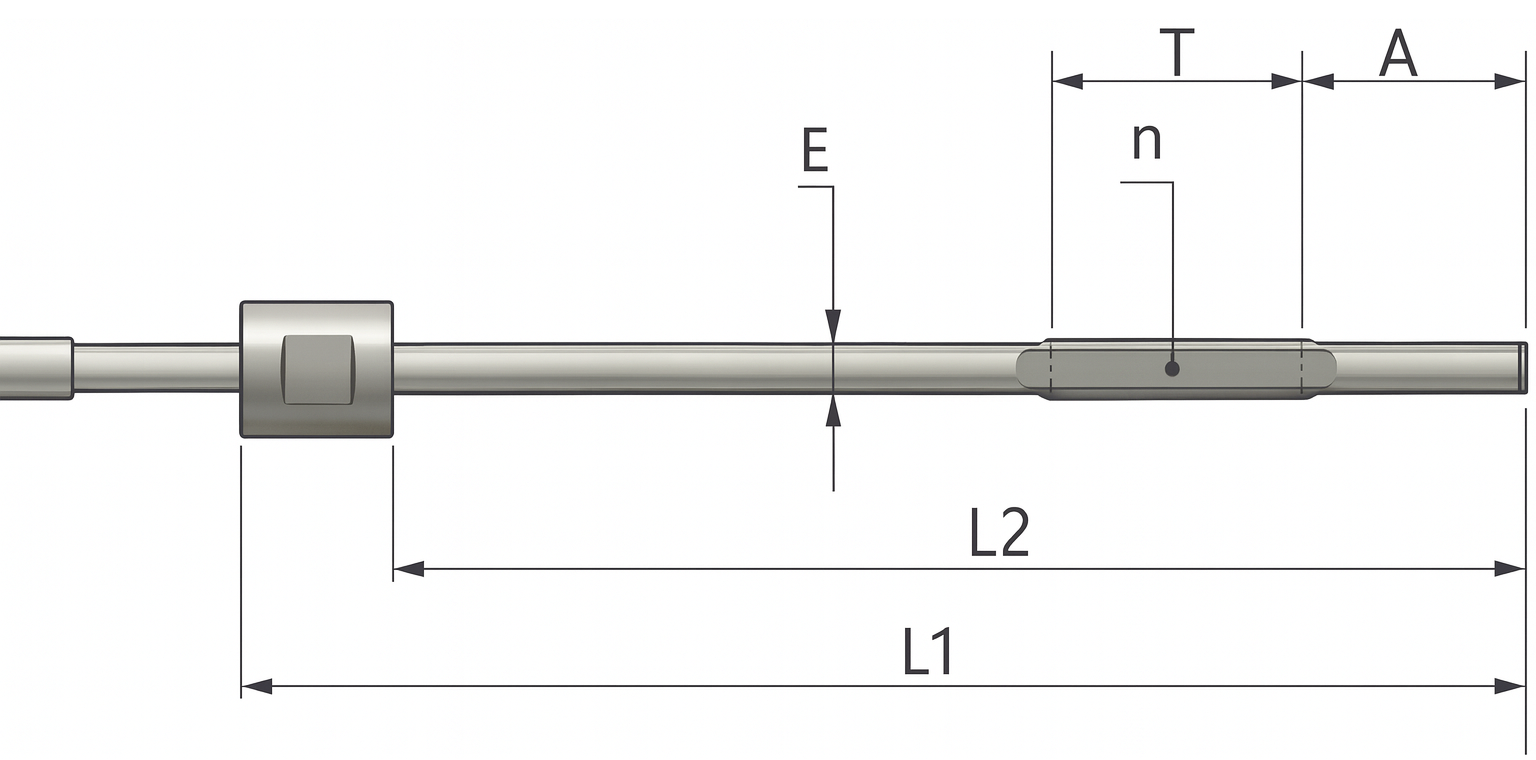

506L 型鑽石搪磨刀

Φ	L1	L2	A	E	T	n	鑽石粒度	膨脹量	最大加工深
5	95	80	20	2.5	31	3	7-250	0.2	44
6	115	100	20	3	31	3	7-250	0.2	64
7	115	100	20	3	42	3	7-250	0.2	59
8	125	110	25	4	42	3	7-250	0.2	64
9	125	110	25	4	42	3	7-250	0.2	64
10	130	115	25	4.5	42	3	7-250	0.2	69
10.8	130	115	25	4.5	42	3	7-250	0.2	69
