日本KATO MT-SA-III 攻牙夾頭

產品介紹Product Introduction

* 螺紋深度由獨特的機械裝置控制
* 伸縮補償可吸收進給誤差，達到高螺紋精度
* 可根據使用條件更改彈簧力和伸縮量
* 標準品為右牙，左牙可訂製

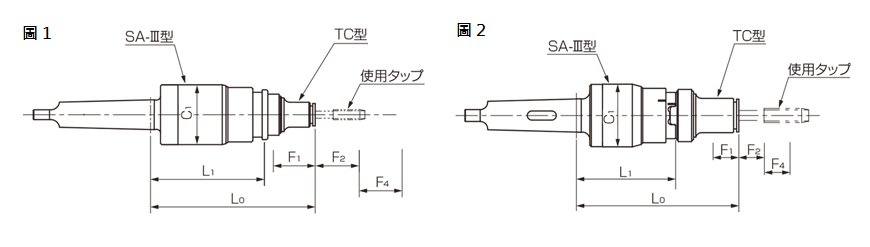

圖	型式	L₀	L₁	C₁	F_1※	F_2※	F_4※	加工範圍	本體重量
		[mm]	[mm]	[mm]	[mm]	[mm]	[mm]		[kg]
1	MT2-SA 206-Ⅲ	110	71	33	5	-3	-7	M 2～M 8	0.41
	MT2-SA 412-Ⅲ	132	88.5	48	7	-5	-8.5	M 3～M12	0.85
	MT3-SA 412-Ⅲ							M 3～M16	0.99
	MT3-SA 1022-Ⅲ	181	116	66	10	-6	-11	M 8～M22	2.08
	MT4-SA 1022-Ⅲ							M 8～M27	2.37
2	MT4-SA 2035-Ⅲ	218	133	84		-7	-13	M18～M35	3.5
	MT5-SA 2035-Ⅲ							M18～M38	4.27
	MT5-SA 3050-Ⅲ	278	178	104	15	-8	-14	M27～M56	7.26
	MT5-SA50100-Ⅲ	395.5	265.5	132	25	-20	-6	M50～M75	15.7
※ F1：縮的量　F2：伸的量 F₄: 逆轉時伸的量
※ F2, F4數量為參考數據
※ 對於MT5以上的刀柄，我們提供三種類型的開口孔，供大隈株式會社、東芝機械株式會社和野村製作所使用。
